Dalle alvéolée précontrainte en Tunisie

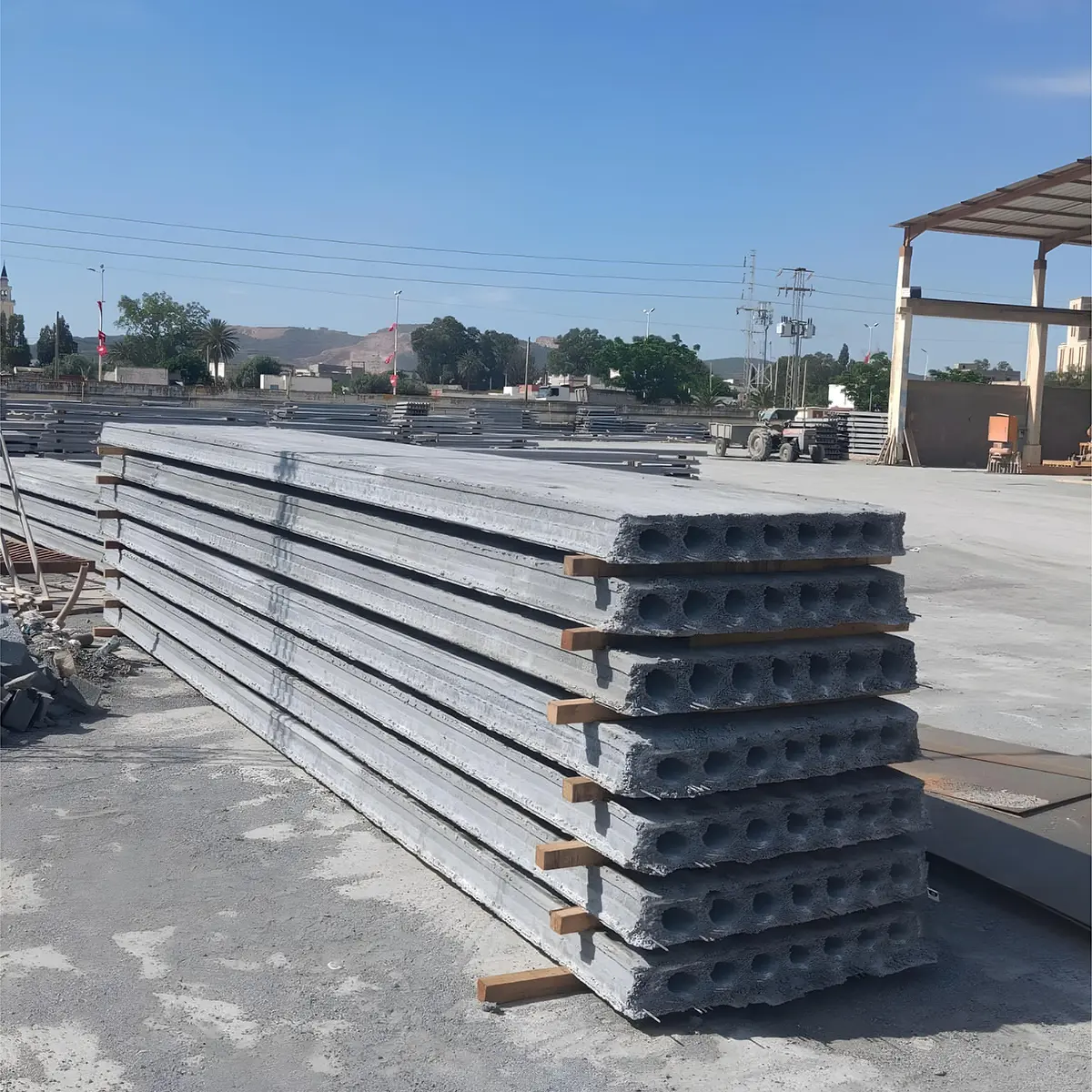

Les dalles alvéolées GEP sont des éléments préfabriqués en béton précontraint à armatures adhérentes, conçus pour les planchers à grandes portées, jusqu'à 15 m. Elles se posent directement sur leurs appuis, sans étaiement ni coffrage. Elles s'adressent aux bureaux d'études, promoteurs et entreprises qui construisent bureaux, logements collectifs, parkings et bâtiments industriels.
Caractéristiques

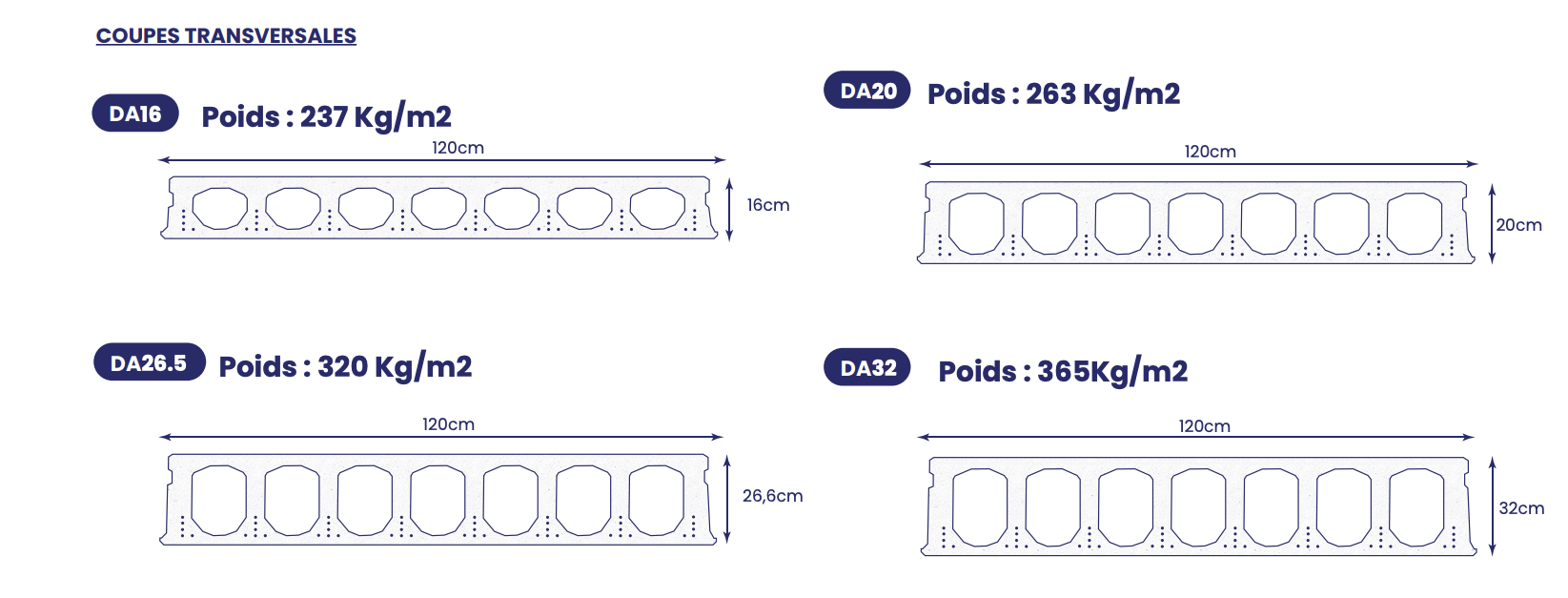

Gamme DA16, DA20, DA26.5 et DA32, largeur 120 cm, longueur à la commande. DC5 = dalle de compression de 5 cm.
| Largeur | 120 cm |
|---|---|
| Poids DA16 | 237 kg/m² |
| Poids DA20 | 263 kg/m² |
| Poids DA26.5 | 320 kg/m² |
| Poids DA32 | 365 kg/m² |
| Référence | Habitation | Bureaux | Commerce | Parking | Terrasse |
|---|---|---|---|---|---|
| DA16F14 | 5,75 | 5,55 | 5,35 | 6 | 6,65 |
| DA16F20 | 6,9 | 6,55 | 6,3 | 7,1 | 7,8 |
| DA16F28 | 7,15 | 6,85 | 6,45 | 7,2 | 7,95 |
| DA16F14DC5 | 5,85 | 5,75 | 5,6 | 6 | 6,4 |
| DA16F20DC5 | 7 | 6,9 | 6,65 | 7,2 | 7,65 |
| DA16F28DC5 | 8 | 7,9 | 7,6 | 8,2 | 8,75 |
| Référence | Habitation | Bureaux | Commerce | Parking | Terrasse |
|---|---|---|---|---|---|
| DA20F16 | 7,05 | 6,7 | 6,6 | 7,3 | 8,05 |
| DA20F22 | 8,25 | 7,75 | 7,7 | 8,45 | 9,3 |
| DA20F30 | 8,5 | 8,2 | 7,95 | 8,6 | 9,5 |
| DA20F16DC5 | 7 | 6,9 | 6,65 | 7,2 | 7,65 |
| DA20F22DC5 | 8,2 | 8,1 | 7,8 | 8,4 | 8,95 |
| DA20F30DC5 | 9,35 | 9,2 | 8,9 | 9,6 | 10,25 |
| Référence | Habitation | Bureaux | Commerce | Parking | Terrasse |
|---|---|---|---|---|---|
| DA26.5F22 | 9,15 | 8,8 | 8,7 | 9,45 | 10,35 |
| DA26.5F30 | 10,45 | 10,05 | 9,75 | 10,55 | 11,6 |
| DA26.5F38 | 10,55 | 10,15 | 9,85 | 10,7 | 11,75 |
| DA26.5F22DC5 | 9,05 | 8,9 | 8,8 | 9,25 | 9,8 |
| DA26.5F30DC5 | 10,35 | 10,2 | 9,85 | 10,6 | 11,25 |
| DA26.5F38DC5 | 11,4 | 11,2 | 10,8 | 11,65 | 12,4 |
| Référence | Habitation | Bureaux | Commerce | Parking | Terrasse |
|---|---|---|---|---|---|
| DA32F30 | 11,45 | 11 | 10,9 | 11,8 | 12,8 |
| DA32F38 | 12,2 | 11,7 | 11,4 | 12,3 | 13,55 |
| DA32F46 | 12,3 | 11,85 | 11,5 | 12,45 | 13,7 |
| DA32F30DC5 | 11,2 | 11,05 | 10,7 | 11,45 | 12,15 |
| DA32F38DC5 | 12,35 | 12,2 | 11,8 | 12,65 | 13,4 |
| DA32F46DC5 | 13,3 | 12,9 | 12,35 | 13,5 | 14,4 |
Valeurs indicatives. Pour toute utilisation, se référer aux plans d'exécution et aux normes applicables.
Utilisations
- Immeubles de bureaux
- Logements collectifs
- Parkings
- Bâtiments industriels et commerciaux
Avantages
- Grandes portées sans appui intermédiaire
- Pose directe sans étaiement ni coffrage
- Excellente résistance au feu
- Confort acoustique amélioré
- Réduction des délais de chantier
- Poids de la structure optimisé
- Fabrication en usine, qualité constante
- Conformes aux normes européennes
Guide d'utilisation en 6 étapes
Préparation du support
Vérifier l'alignement et la planéité des appuis.
Mise en place des appuis
Selon les plans, les dimensions et les niveaux.

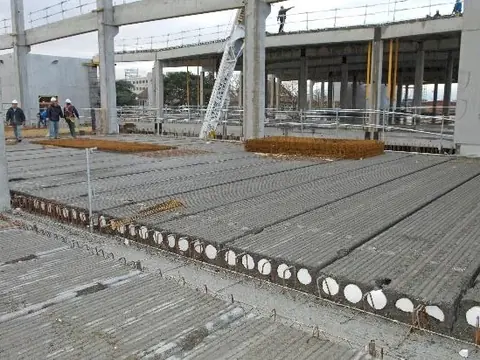

Pose des dalles
À l'aide d'un engin de levage, en respectant le sens et l'ordre de pose.
Ajustement et alignement
Ajuster les joints et les espacements.
Ferraillage et clavage
Armer et remplir les joints pour la continuité structurelle.
Coulage du béton
Couler puis vérifier la stabilité de l'ensemble.
Le chevêtre
Le chevêtre est un cadre en béton armé réalisé autour d'une ouverture (trémie) dans une dalle alvéolée. Il reprend les charges de la dalle coupée et les redistribue vers les dalles adjacentes et les appuis. Toute ouverture doit être prévue au calcul.
Prix et disponibilité
Les tarifs et les stocks sont gérés par le Comptoir GEP. Contactez-le pour un prix à jour, ou demandez un devis pour votre projet.
Questions fréquentes
Faut-il étayer une dalle alvéolée ?
Non. Les dalles alvéolées GEP se posent directement sur leurs appuis, sans étaiement ni coffrage, ce qui accélère le chantier.
Quelle portée maximale peut-on atteindre ?
Jusqu'à 15 m selon la référence (DA16 à DA32), la présence d'une dalle de compression et l'usage du plancher. Le tableau des portées limites donne les valeurs par référence.
Peut-on percer une dalle alvéolée ?
Une ouverture (trémie) est possible si elle est prévue au calcul et encadrée par un chevêtre en béton armé. Consultez notre bureau d'études avant toute découpe.
Quelle différence avec la post-tension ?
La dalle alvéolée est préfabriquée et précontrainte en usine, puis posée sans étaiement ; elle atteint 15 m de portée. La dalle post-tension est coulée sur place, puis ses câbles sont mis en tension : elle convient aux très grands espaces avec peu de poteaux.
Quelle épaisseur choisir ?
La gamme couvre 16, 20, 26,5 et 32 cm. L'épaisseur dépend de la portée et des charges : notre bureau d'études dimensionne votre plancher à partir de vos plans.
Réalisez-vous le calepinage ?
Oui, notre bureau d'études intégré réalise l'étude et le calepinage de votre plancher.
