Plancher poutrelles et entrevous précontraints

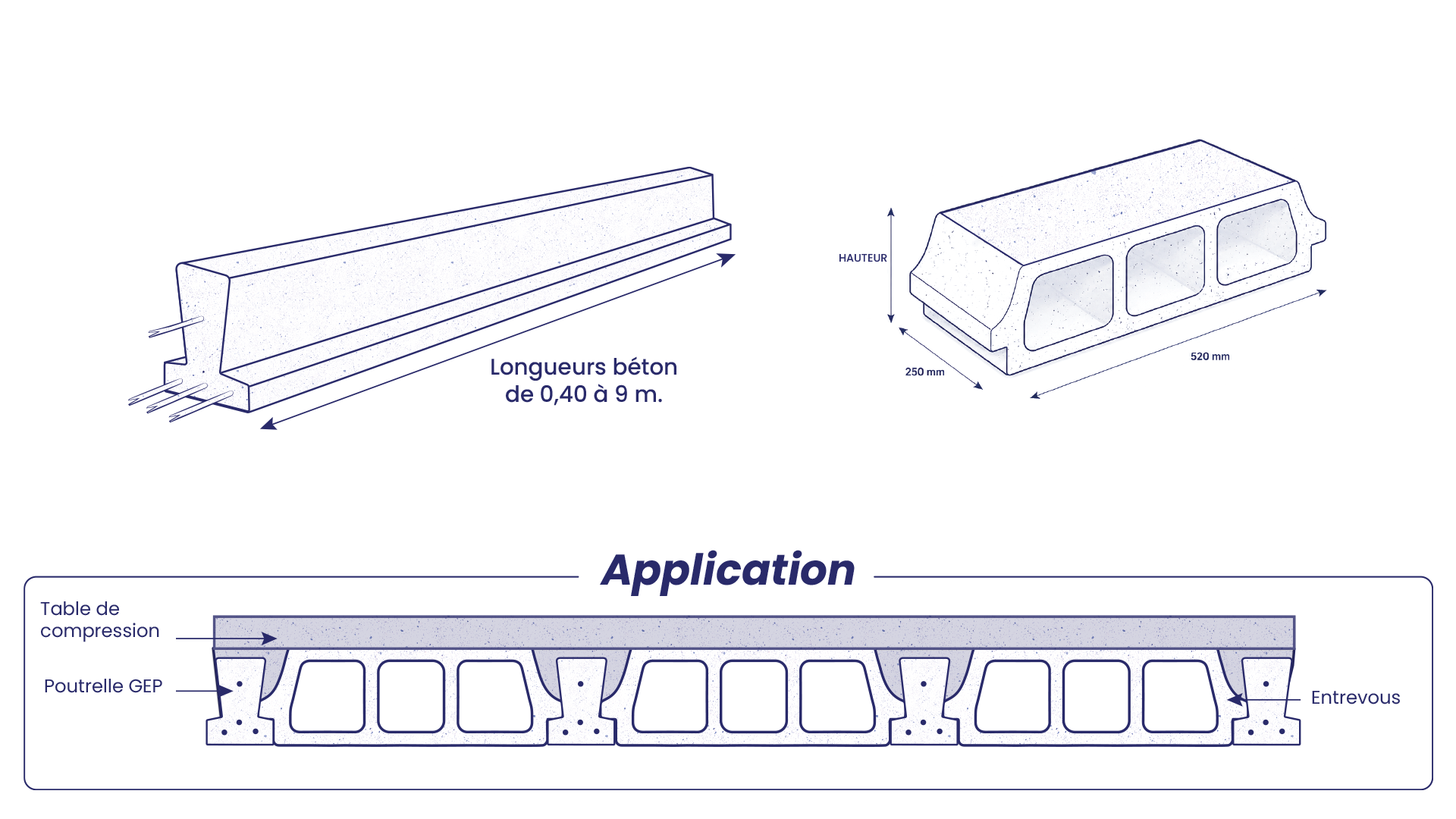

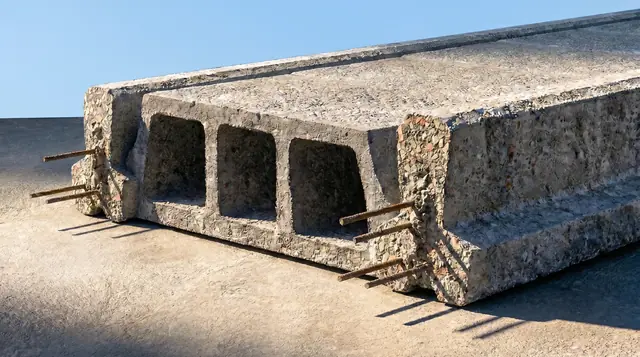

Les systèmes poutrelles-entrevous GEP permettent de réaliser des planchers jusqu'à 9 m de portée. Poutrelles en béton précontraint et entrevous de 12 à 30 cm, en béton ou en polystyrène, pour les villas, immeubles et bâtiments de toutes tailles. Le bureau d'études GEP réalise le calepinage de votre plancher.
Caractéristiques
Entrevous de 12, 16, 20, 25 et 30 cm, en montage simple ou jumelé.
| Montage | HabitationG=300 / Q=150 | BureauxG=300 / Q=250 | Bureaux sans cloisonG=200 / Q=250 | TerrasseG=350 / Q=100 | Poids proprekg/m² | Volume de bétonl/m² |
|---|---|---|---|---|---|---|
| 12+4 | 3,60 | 3,20 | 3,55 | 3,65 | 224 | 48,15 |
| 16+5 | 5,25 | 4,70 | 5,30 | 5,20 | 305 | 69,09 |
| 20+4 | 5,75 | 5,60 | 5,85 | 5,70 | 332 | 73,9 |
| 25+5 | 6,40 | 6,40 | 6,55 | 6,50 | 439 | 102,6 |
| 30+5 | 7,35 | 7,20 | 7,50 | 7,25 | 494 | 120,8 |
Valeurs indicatives. Pour toute utilisation, se référer aux plans d'exécution et aux normes applicables.
Utilisations
- Villas et maisons individuelles
- Immeubles d'habitation
- Bureaux
- Terrasses
Avantages
- Montage simple et rapide, avec ou sans coffrage
- Fabrication en usine, résultat précis
- Entrevous béton : résistance mécanique et confort acoustique
- Entrevous polystyrène : isolation thermique et légèreté
- Conforme aux normes européennes
- Compatible avec tous types de projets
Mise en œuvre en 6 étapes
Pose des poutrelles
Selon le plan de calepinage.
Étaiement
Étais provisoires sous les poutrelles.
Pose des entrevous
Pose et découpe des entrevous.
Ferraillage
Treillis soudé sur l'ensemble du plancher.
Coulage
Coulage de la dalle de compression.
Cure et désétaiement
Après 21 jours.

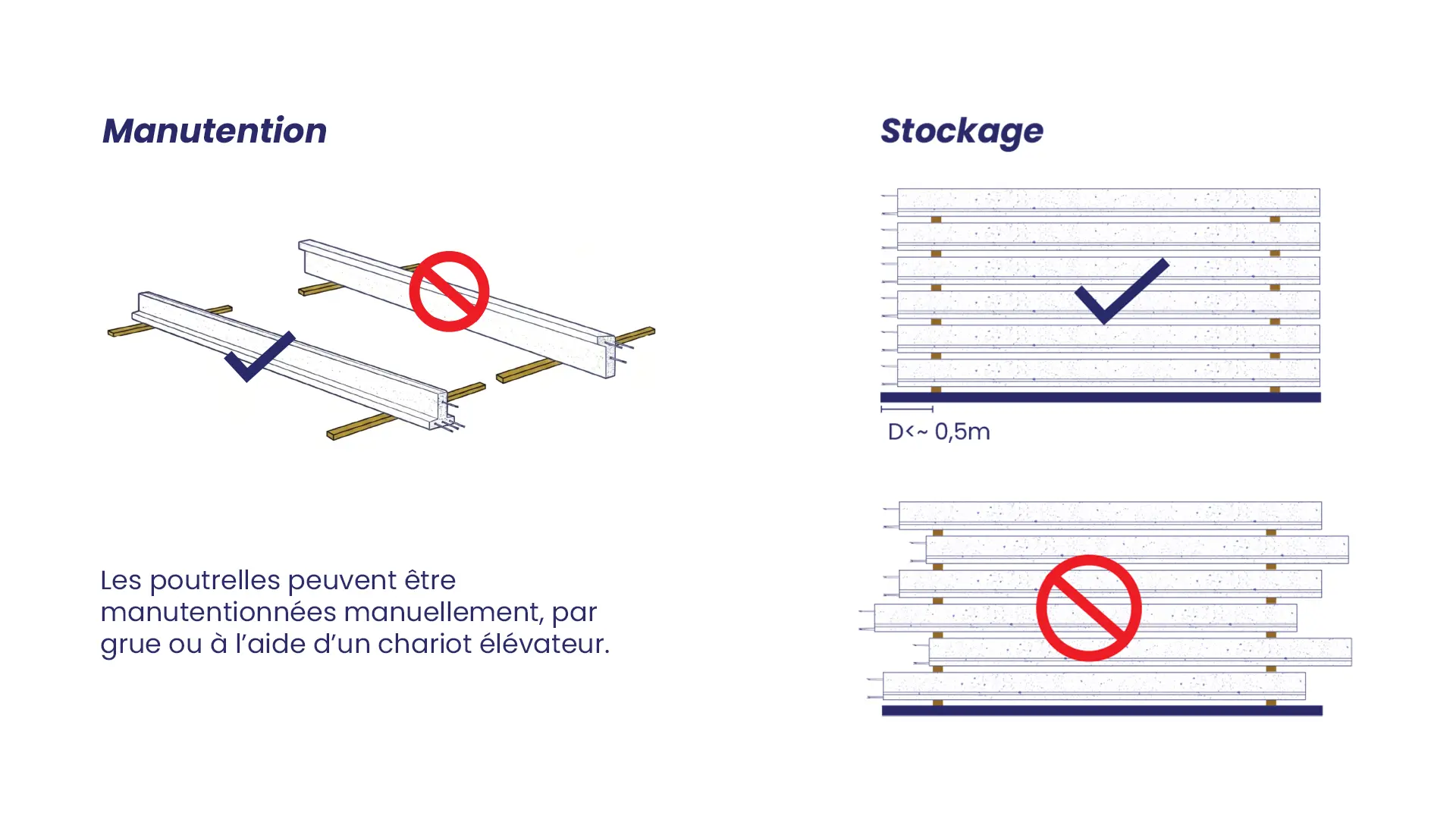

Manutention et stockage
Les poutrelles se manutentionnent à la main, à la grue ou au chariot élévateur. Pour un stockage prolongé, protégez-les des chocs et des déformations, sur des chevrons alignés placés à 50 cm maximum des extrémités.
Prix et disponibilité
Les tarifs et les stocks sont gérés par le Comptoir GEP. Contactez-le pour un prix à jour, ou demandez un devis pour votre projet.
Questions fréquentes
Quel plancher choisir pour ma maison ?
Pour une habitation individuelle ou un petit collectif, le plancher poutrelles-entrevous est la solution la plus courante : il couvre jusqu'à 9 m de portée selon le montage. Notre bureau d'études vous conseille selon vos plans.
Quelle portée avec des poutrelles ?
Jusqu'à 9 m selon le montage (simple ou jumelé) et les charges. Le tableau donne les portées limites des montages courants.
Entrevous béton ou polystyrène ?
L'entrevous béton apporte résistance mécanique et confort acoustique. L'entrevous polystyrène améliore l'isolation thermique, allège le plancher et se découpe facilement.
Faut-il étayer ?
Oui, la mise en œuvre prévoit un étaiement provisoire, retiré après la cure du béton (21 jours).
Qu'est-ce que le calepinage ?
C'est le plan qui indique la position de chaque poutrelle et de chaque entrevous. Notre bureau d'études le réalise pour votre plancher.
Comment stocker les poutrelles ?
À l'abri des chocs et des déformations, sur des chevrons alignés placés à 50 cm maximum des extrémités.
